Nippon Carrier Corporation ha aplicado un filtro activo sin disipador térmico basado en un convertidor multinivel modular (MMC) a su serie Super Multi u® de sistemas de aire acondicionado multi-split para edificios. La tecnología recibió el 82.º Premio de Promoción de la Ingeniería Eléctrica (Premio al Progreso) del Institute of Electrical Engineers of Japan.

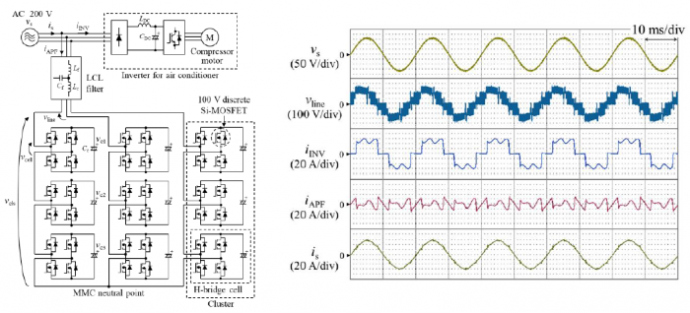

El filtro activo utiliza Si-MOSFETs de baja tensión y adapta un circuito MMC utilizado anteriormente en convertidores de alta tensión para aplicaciones de baja tensión. Al controlar el voltaje línea a línea del filtro a través de siete niveles y ajustar su corriente, el sistema compensa la corriente total de entrada del aire acondicionado hasta convertirla en una forma de onda sinusoidal. La distorsión armónica total hasta el armónico 40 es de 2,9%.

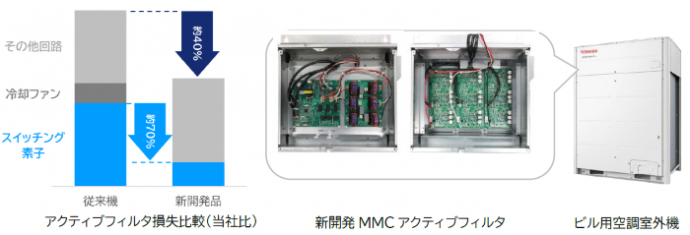

El diseño combina menores pérdidas de conmutación por operación multinivel con menores pérdidas de conducción gracias a los Si-MOSFETs de baja resistencia en conducción. La pérdida por dispositivo de conmutación es inferior a 1 W (aproximadamente 3.4 BTU/h), mientras que las pérdidas de los dispositivos de conmutación son alrededor de un 70% menores y las pérdidas totales del sistema alrededor de un 40% menores que en el modelo anterior.
Nippon Carrier distribuye los dispositivos de conmutación a lo largo de la placa de circuito para dispersar el calor y utiliza el flujo de aire del ventilador de la unidad exterior. Esto elimina el disipador térmico y el ventilador de enfriamiento dedicado, reduciendo el peso en aproximadamente 2 kg (4.4 lb) y mejorando la facilidad de trabajo de instalación en sitio.
“Esta tecnología galardonada se ha aplicado a la serie Super Multi u® de acondicionadores de aire multi-split para edificios desde 2023 y hará una contribución importante a las iniciativas de ahorro de energía y descarbonización de los clientes”, dijo Mineo Maruyama, presidente y director representante de Nippon Carrier. “Animados por este premio, continuaremos contribuyendo a una sociedad sostenible mediante el desarrollo de tecnologías que combinen confort con desempeño ambiental.”
