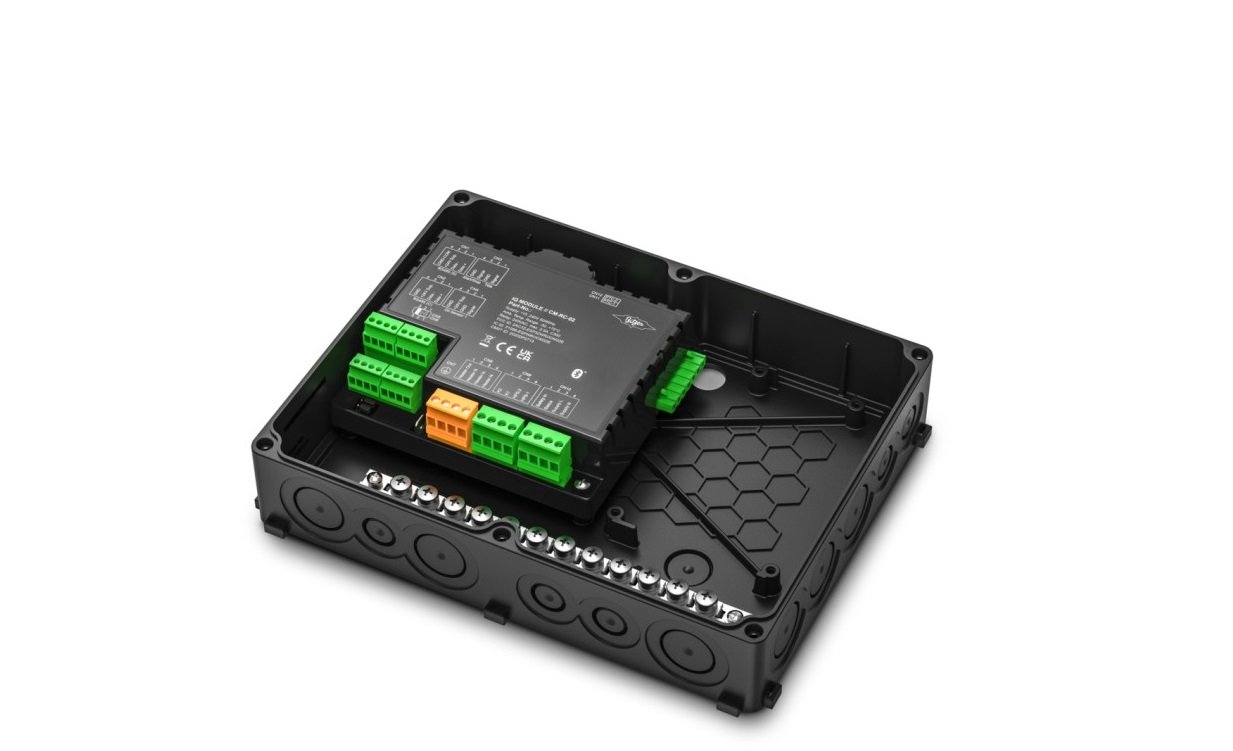

BITZER setzt neue Maßstäbe beim Betrieb von Hubkolbenverdichtern: Beginnend mit Bestelleingang 1. Januar 2024 sind die ECOLINE Hubkolbenverdichter ab der C3-Serie ab Werk Schkeuditz mit der neuen Generation des IQ MODULS CM-RC-02 grundausgestattet. Das IQ MODUL vereinfacht und optimiert unter anderem die Installation, den Betrieb sowie Service und Nachrüstung von Verdichtern in Kälte-, Klima- und Wärmepumpenanlagen.
Seit Beginn des Jahres werden im Werk Schkeuditz die SE-B3 Verdichterschutzgeräte durch CM-RC-02, die neue Generation des BITZER IQ MODULS, bei den halbhermetischen ECOLINE Hubkolbenverdichtern ab der C3-Serie ersetzt. Dabei übernimmt das IQ MODUL CM-RC-02 die Funktionalität der bisherigen Schutzgeräte und eröffnet zusätzlich eine neue Welt für die Bedienung der am Verdichter installierten Funktionen sowie neue digitale Services.
IQ MODUL: Installation und Betrieb des Verdichters vereinfacht
Das IQ MODUL CM-RC-02 überwacht alle wesentlichen Betriebsparameter der Verdichter. Es kann die Ölheizung und die Verdichtermotorschütze schalten sowie die Druckgastemperatur und die Ölversorgung überwachen. Der Hochdruckschalter kann ebenfalls direkt am Verdichtermodul angeschlossen werden. Vom übergeordneten Anlagenregler benötigt das IQ MODUL CM-RC-02 nur das Schaltsignal, um den Verdichter zu starten.
Detaillierte Informationen und die notwendigen Schaltpläne für die elektrische Installation sind in den technischen Informationen KT-240 zum Verdichtermodul und AT-300 zu den Schaltplänen allgemein enthalten. Die Dokumente sind über die BITZER Webseite und die BITZER SOFTWARE verfügbar.
In einer Übergangszeit können Verdichter auch optional mit der Softwareeinstellung zur Simulation der SE-B3 Funktionalität bestellt werden. Die Installation des Verdichters, auch im Austauschfall, ist dann ohne Änderungen im Schaltschrank möglich.
IQ MODUL: Integration des Zubehörs am Verdichter vereinfacht und Bedienung optimiert
Zusätzliche Funktionen aus dem optionalen Leistungsumfang für Hubkolbenverdichter von BITZER wie beispielsweise die Leistungsregelung, Ölniveauüberwachung sowie -regelung oder Flüssigkeitseinspritzung lassen sich elektrisch an das IQ MODUL anbinden. Dadurch reduziert sich der Verdrahtungsaufwand zum Schaltschrank und es werden zudem weniger Ausgänge an der Steuerung benötigt.
Es stehen drei optionale Erweiterungskarten zum IQ MODUL CM-RC-02 mit unterschiedlichem Funktionsumfang zur Verfügung. Die mit dem Verdichter zusammen ausgewählten Komponenten lassen sich mit dem IQ MODUL vom BITZER Werk in Schkeuditz verdrahtet, vorkonfiguriert und getestet bestellen. Dies vereinfacht die Installation der Verdichter in der Anlage und reduziert die Zeiten für Produktion, Fehlersuche und Inbetriebnahme erheblich.
Verdichter, die bereits mit dem IQ MODUL CM-RC-02 ausgeliefert wurden, können auch nachträglich noch mit den Erweiterungskarten nachgerüstet werden. Die Logik für die Bedienung der Peripheriegeräte wurde individuell optimiert, um einen reduzierten Energieverbrauch und eine erhöhte Verfügbarkeit des Verdichters zu erreichen. Im Falle nachträglicher Anlagenanpassungen oder Nachrüstungsarbeiten, beispielsweise aufgrund eines veränderten Kälte- oder Wärmebedarfs, können so weitere Leistungsregelungsstufen durch Verdrahtung mit dem IQ MODUL ohne Änderungen am Schaltschrank installiert werden.
