Gesamtbetriebskosten (TCO) modularer Kälteanlagen in Distributionszentren der Life-Sciences-Branche

von Ramez Naguib, P.E.

Einleitung

Distributionszentren der Life-Sciences-Branche stehen unter enormem Druck, eine konstante Temperaturregelung zu gewährleisten, zunehmend strengere Vorschriften einzuhalten und die betriebliche Effizienz zu optimieren. Herkömmliche, vor Ort errichtete Kälteanlagen erweisen sich häufig als schwerfällig, kostspielig und zeitaufwendig in der Umsetzung. Im Gegensatz dazu haben sich modulare, werkseitig montierte Kälteanlagen als überzeugende Alternative etabliert. Ausgehend von den Erfahrungen aus betriebskritischen Branchen wie Rechenzentren, in denen modulare Anlagen bereits ihre transformative Wirkung unter Beweis gestellt haben, erläutert dieser Artikel, wie modulare Kältetechnik messbare Vorteile bei den Gesamtbetriebskosten (TCO) bietet.

Es ist jedoch wichtig zu berücksichtigen, dass keine einzelne Lösung für jedes Projekt geeignet ist. Modulare Ansätze bieten im richtigen Kontext erhebliche Vorteile, doch projektspezifische Faktoren, etwa bestehende Infrastruktur, Einschränkungen am Standort und Budgetprioritäten, bestimmen letztlich die beste Systemwahl.

Höhere Zuverlässigkeit und Redundanz als Grundlage

Life-Sciences-Einrichtungen wie Blutbanken und Biorepositorien lagern äußerst empfindliche Produkte, die eine konstante und präzise Temperaturregelung erfordern. Modulare Systeme verteilen die Kälteleistung auf mehrere Einheiten und bieten damit eine integrierte Redundanz in Form einer N+1-Auslegung. Bei einer Störung eines Moduls übernehmen andere Module dessen Leistung, wodurch das Risiko eines Systemausfalls minimiert und die kontinuierliche Konservierung lebenswichtiger Materialien gewährleistet wird. Dies reduziert Stillstandszeiten und unterstützt einen unterbrechungsfreien kritischen Betrieb.

Betriebskritische Umgebungen, unabhängig davon, ob sie lebensrettende Blutkonserven aufbewahren oder hochverfügbare Rechenzentren versorgen, können sich keine Stillstandszeiten leisten. Modulare Systeme bieten durch N+1-Redundanz grundsätzlich eine verteilte Zuverlässigkeit: Fällt ein Modul aus, übernehmen andere Module sofort dessen Leistung und gewährleisten so die Betriebskontinuität. Dieses Prinzip, das erstmals bei containerisierten Kälteanlagen vorangetrieben wurde, bildet heute die Grundlage moderner Kältestrategien für Life-Sciences-Einrichtungen.

Präzise Temperaturregelung und Überwachung

Modulare Systeme ermöglichen eine gezielte Temperaturregelung in verschiedenen Zonen, wodurch Wärmenester minimiert und einheitliche Lagerbedingungen gewährleistet werden. Fortschrittliche Überwachungsfunktionen, darunter digitale Thermostate, Abweichungsalarme und Fernüberwachung, liefern in Echtzeit die Gewissheit, dass strenge regulatorische Anforderungen eingehalten werden. Diese Präzision reduziert unmittelbar das Risiko von Verderb und kostspieligen Produktverlusten.

Wesentliche Kosteneinsparungsvorteile

1. Straffung und Verkürzung des Genehmigungsverfahrens

Vorgeplante modulare Einheiten und werkseitig gefertigte Systeme sind von Anfang an auf die Einhaltung von Vorschriften und Normen ausgelegt, wodurch sich das Genehmigungsverfahren vereinfacht. Vorzertifizierte Konstruktionen beschleunigen die Genehmigungsfristen, minimieren Nacharbeiten und reduzieren Kosten, die durch Verzögerungen in den Prüfzyklen entstehen.

2. Verbesserte Qualität

Qualitätskontrollmaßnahmen während der Fertigung außerhalb des Standorts gewährleisten eine gleichbleibende Systemleistung. Da Mängel vor dem Versand erkannt und behoben werden, reduzieren sich Fehler am Standort auf ein Minimum. Dies führt zu weniger Gewährleistungsfällen, geringeren Wartungskosten und höherer langfristiger Zuverlässigkeit.

3. Schnelle Ausführung am Standort

Die modulare Bauweise reduziert den Arbeits- und Installationsaufwand am Standort erheblich. Projekte werden schneller abgeschlossen, sodass der Betrieb und die Umsatzgenerierung früher beginnen können. Bei Distributionszentren senkt dieser verkürzte Zeitplan das Gesamtrisiko und beschleunigt zugleich die Markteinführung. Die Montage außerhalb des Standorts reduziert den Arbeitsaufwand vor Ort drastisch. Einrichtungen können ihren Betrieb Wochen oder sogar Monate früher aufnehmen, eine direkte Parallele zu Projekten in Rechenzentren, bei denen Modularität die Projektphasen durchgehend beschleunigt hat.

Dies ist einer der wichtigsten Vorteile für Projekte, bei denen Zeitersparnis von höchster Bedeutung ist, sei es aufgrund regulatorischer Fristen, einer Marktexpansion oder dringender Anforderungen an die Lieferkette.

4. Einfache Wartung

Module können unabhängig voneinander gewartet werden, ohne dass das gesamte System abgeschaltet werden muss. Dies reduziert Stillstandszeiten und Arbeitskosten und gewährleistet gleichzeitig einen kontinuierlichen Betrieb. Fortschrittliche Überwachungswerkzeuge erleichtern die vorausschauende Wartung und reduzieren ungeplante Serviceunterbrechungen zusätzlich.

Flexibilität, Skalierbarkeit und Energieeffizienz

Modulare Kälteanlagen können entsprechend den betrieblichen Anforderungen erweitert werden. Zusätzliche Module lassen sich schnell integrieren, sodass kostspielige umfassende Umbauten vermieden werden. Der modulare Aufbau ermöglicht zudem eine Verlagerung, wenn sich die Anforderungen der Einrichtung ändern. Die einzelnen Module arbeiten unabhängig voneinander, optimieren die Kälteleistung dort, wo sie benötigt wird, und reduzieren den Energieverbrauch. Moderne modulare Einheiten enthalten häufig energieeffiziente Komponenten, die die Betriebskosten weiter senken.

Dank dieser Anpassungsfähigkeit eignen sich modulare Systeme auch ideal für die Umsetzung von Erweiterungen oder zur Unterstützung stufenweiser Wachstumsstrategien, bei denen die Kapazität schrittweise und nicht auf einmal hinzugefügt werden muss.

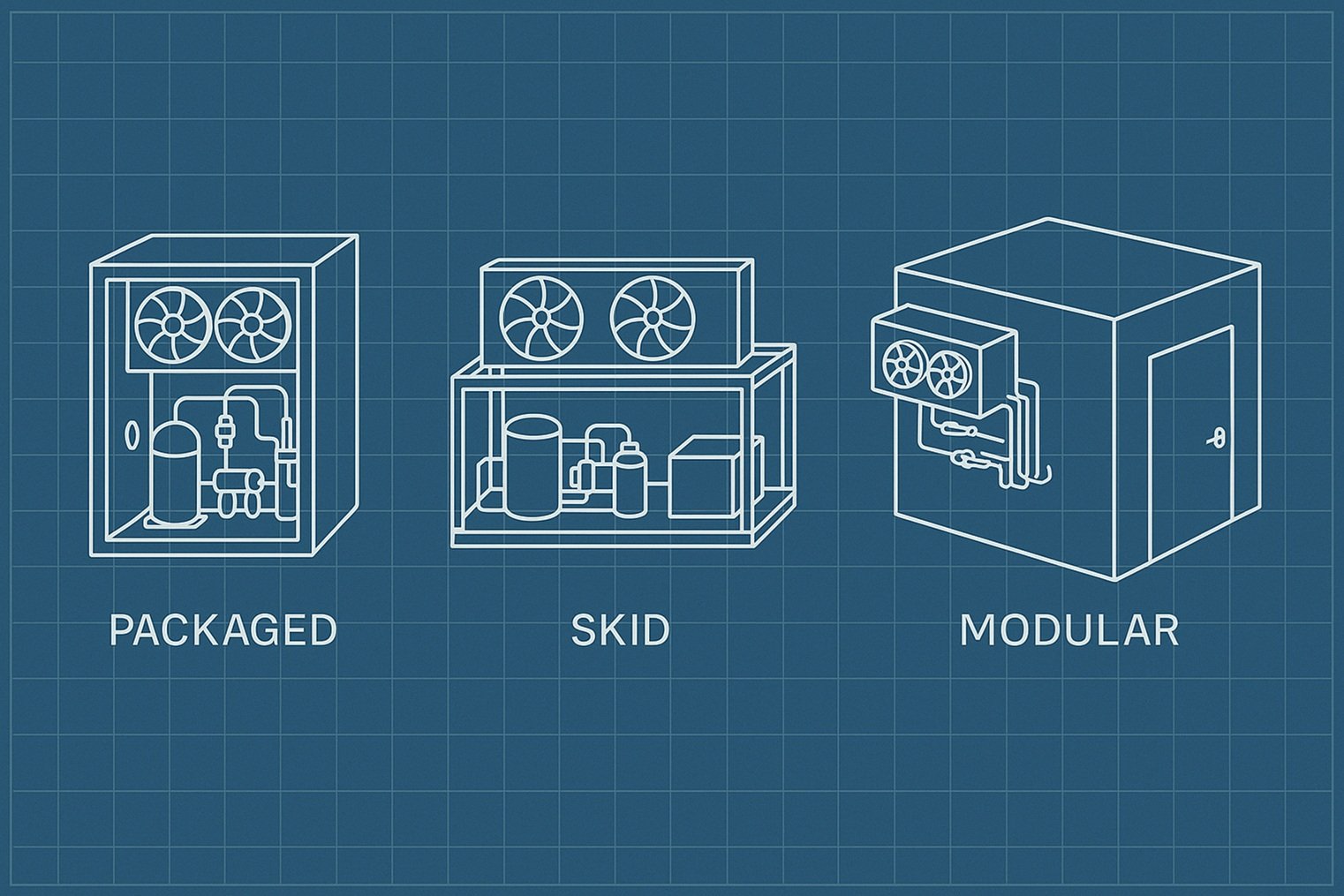

Optionen für modulare Ausführungen

Zur Erfüllung unterschiedlicher Anforderungen stehen mehrere modulare Konfigurationen zur Verfügung:

1. Komplettsysteme
   Vollständig integrierte, auf Grundrahmen montierte Einheiten einschließlich Kältetechnik, Regelung und Stromverteilung. Ideal für eine anschlussfertige Bereitstellung mit minimalen Arbeiten am Standort.
2. Auf Grundrahmen montierte Systeme
   Auf Grundrahmen vormontierte Kernkomponenten der Kälteanlage. Sie bieten Skalierbarkeit und Anpassungsfähigkeit und schaffen ein ausgewogenes Verhältnis zwischen werkseitiger Montage und Flexibilität am Standort.
3. Modulare raumbasierte Systeme
   Vorgefertigte Kühl- oder Tiefkühlräume, die versandt und am Standort schnell montiert werden können. Geeignet für Einrichtungen, die eine schnelle Erweiterung oder Neukonfiguration benötigen.
4. Hybride Ausführungen
   Kundenspezifische Kombinationen aus Komplettsystemen und auf Grundrahmen montierten Einheiten, die für besondere Standortbeschränkungen oder betriebliche Ziele ausgelegt sind.

Diese vorgefertigten oder auf Grundrahmen montierten Systeme sind besonders vorteilhaft, wenn Projekte mit Einschränkungen bei den Arbeitskräften vor Ort konfrontiert sind, etwa einem Mangel an qualifizierten Fachkräften, übermäßig restriktiven Arbeitsverträgen oder hohen Kosten auf nationalen wie internationalen Märkten. Durch die Verlagerung der Arbeiten in eine kontrollierte Werksumgebung verringern sie die Abhängigkeit von knappen oder teuren Arbeitskräften am Standort.

Richtwerte für TCO-Auswirkungen (gegenüber herkömmlichen, vor Ort errichteten Systemen)

Die folgenden Richtwerte fassen veröffentlichte Branchenstudien und Fallstudien zusammen, um potenzielle Einsparungen zu quantifizieren. Die tatsächlichen Ergebnisse hängen von Umfang, Größenordnung, lokalen Arbeitsmärkten und dem Reifegrad der Planung ab.

Zeitplan (Zeit bis zur Inbetriebnahme) – Mit modularen beziehungsweise außerhalb des Standorts angewandten Methoden sind die Gesamtbauzeiten 20–50 % kürzer. – Eine Verkürzung des kritischen Pfads für MEP und Versorgungsmedien um 6–12+ Wochen ist üblich, wenn große Anlagen auf Grundrahmen gefertigt werden. – Genehmigungsverfahren: Standardisierte, vorgeplante Pakete verkürzen häufig die Prüfzyklen der zuständigen Behörden und reduzieren erneute Einreichungen.

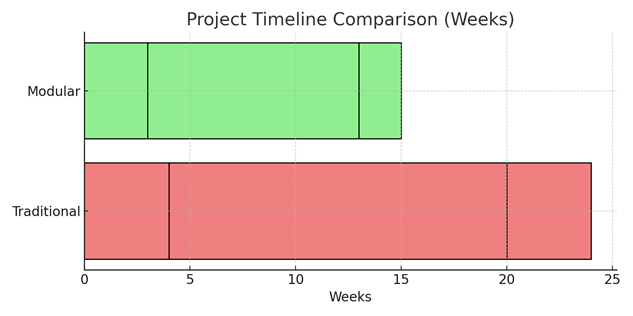

Abbildung: Vergleich der Projektzeitpläne (herkömmlich gegenüber modular)

Direkte Baukosten – Senkung der installierten Kosten um 5–20 % durch weniger Nacharbeiten, weniger Informationsanfragen und Änderungsaufträge sowie geringere Gemeinkosten am Standort infolge der kürzeren Bauzeit. – Die Verlagerung von Arbeitsstunden vom Standort in das Werk senkt die kombinierte Arbeitskostenbelastung und reduziert die Überlagerung verschiedener Gewerke sowie Ineffizienzen.

Qualität und Inbetriebnahme – Die werkseitige Qualitätssicherung und Qualitätskontrolle reduziert den Umfang der Mängelliste. Vorab durchgeführte Funktionsprüfungen verkürzen die Dauer der Inbetriebnahme und reduzieren erneute Serviceeinsätze. – Weniger Schweißnähte und Verbindungen vor Ort sowie standardisierte Regelungen reduzieren Mängel bei der Inbetriebnahme und Probleme mit der Temperaturstabilität.

Betrieb und Wartung (O&M) – 15–30 % geringere Serviceausgaben in den ersten fünf Jahren durch besseren Zugang, standardisierte Teile und die Isolierung auf Modulebene. – Verkürzung der mittleren Reparaturzeit (MTTR) um 20–40 % durch steckbar austauschbare Unterbaugruppen und eine bessere Diagnose.

Sicherheit und Risiko – Weniger Arbeitsstunden und eine geringere Personaldichte am Standort reduzieren die Exposition gegenüber Zwischenfällen sowie die Belastung durch Versicherungs- und Risikovorsorgekosten.

Beispielhafter TCO-Vergleich über 10 Jahre

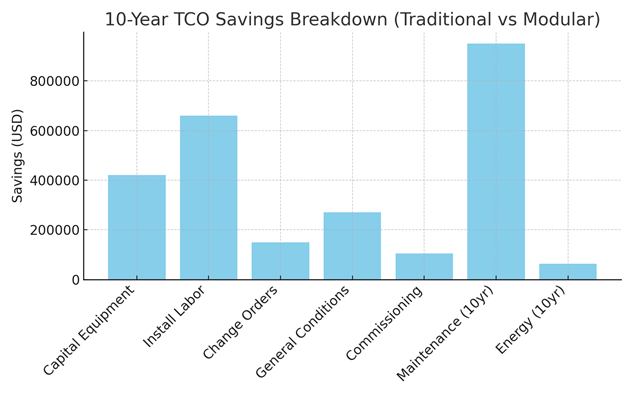

Abbildung: Aufschlüsselung der TCO-Einsparungen über 10 Jahre nach Kategorie

Annahmen für den Umfang der Kältetechnik eines einzelnen Life-Sciences-Distributionszentrums. Bei der Kostenschätzung sind diese durch projektspezifische Zahlen zu ersetzen.

Kategorie	Herkömmlich, vor Ort errichtet	Modular/werkseitig montiert	Differenz
Investitionsgüter und Materialien	$6.000.000	$5.580.000	–7 %
Installationsarbeit und Gemeinkosten am Standort	$2.200.000	$1.540.000	–30 %
Nacharbeiten aufgrund von Änderungsaufträgen/Informationsanfragen	$300.000	$150.000	–50 %
Allgemeine Bedingungen (zeitabhängig)	$900.000	$630.000	–30 %
Inbetriebnahme und Mängelliste	$350.000	$245.000	–30 %
Zwischensumme Capex	$9.750.000	$8.145.000	–16,5 %
Jährliche vorbeugende Wartung	$220.000	$170.000	–23 %
Jährliche korrektive Wartung	$160.000	$115.000	–28 %
Energie (Optimierung der Regelung)	$1.050.000	$987.000	–6 %
Opex über 10 Jahre (Barwert)	$3.200.000	$2.750.000	–14 %
TCO über 10 Jahre	$12.950.000	$10.895.000	–16 %

Ergebnis: In diesem Beispiel senkt die modulare Umsetzung die TCO über 10 Jahre um ~16 % (~$2,05M) und zieht zugleich Umsätze durch die frühere Inbetriebnahme zeitlich vor.

Hinweise zur Sensitivität – Wenn vor Ort ein Arbeitskräftemangel herrscht oder die geltenden Löhne hoch sind, bewegen sich die modularen Einsparungen bei Installationsarbeit und allgemeinen Bedingungen tendenziell am oberen Ende der Bandbreite. – Stark repetitive Programme mit Netzwerken aus mehreren Standorten erzielen durch Standardisierung und Lernkurveneffekte zusätzliche Einsparungen. – Die Energieeinsparungen variieren je nach Regelungsstrategie, etwa VFDs, gleitender Verflüssigungsdruck beziehungsweise niedrige Verflüssigungstemperatur und hocheffiziente Verdichter, Gebäudehülle und Versorgungstarifen.

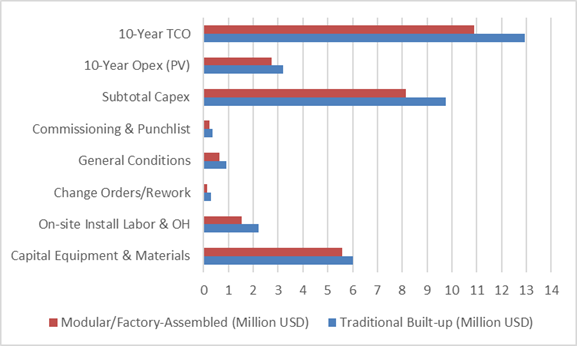

Das nachstehende Diagramm veranschaulicht den Kostenvergleich zwischen herkömmlichen, vor Ort errichteten und modularen beziehungsweise werkseitig montierten Kälteanlagen in den wichtigsten Kostenkategorien über einen Zeitraum von 10 Jahren.

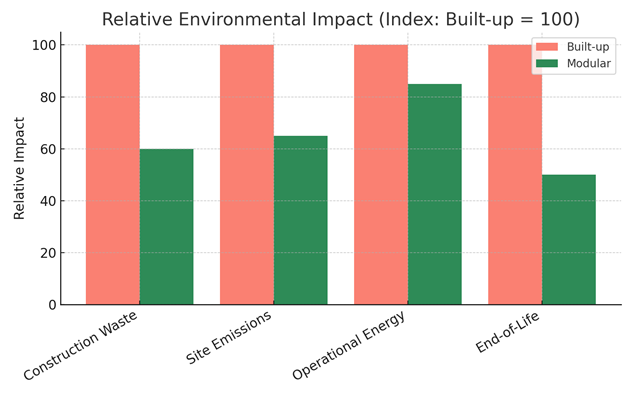

Abbildung: Vergleich der Umweltauswirkungen von vor Ort errichteten und modularen Systemen

TCO-Vergleich über 10 Jahre



Analyse der Umweltauswirkungen

Weniger Bauabfälle

Herkömmliche, vor Ort errichtete Kälteanlagen verursachen aufgrund der Fertigung am Standort, überschüssiger Materialien und nachträglicher Änderungen vor Ort häufig erhebliche Abfallmengen. Im Gegensatz dazu werden modulare Komplettsysteme in kontrollierten Werksumgebungen gefertigt, in denen der Materialeinsatz optimiert und Ausschuss minimiert wird. Dadurch gelangen weniger Bauabfälle auf Deponien, und der gebundene Kohlenstoff in der Bauphase wird reduziert.

Geringerer CO₂-Fußabdruck durch Tätigkeiten am Standort

Vor Ort errichtete Systeme erfordern längere Arbeitseinsätze am Standort, den Einsatz schwerer Geräte und die mehrfache Mobilisierung verschiedener Gewerke. All dies erhöht den Kraftstoffverbrauch und die Treibhausgasemissionen. Modulare Komplettsysteme verkürzen die Tätigkeiten am Standort erheblich und reduzieren dadurch den Dieselverbrauch von Kränen und Generatoren sowie beim Transport von Arbeitskräften.

Energieeffizienz im Betrieb

Werkseitig montierte modulare Einheiten enthalten häufig die neuesten energieeffizienten Verdichter, Regelungen und Wärmeübertrager. Im Vergleich zu vielen kundenspezifisch errichteten Anlagen führt dies über die Lebensdauer des Systems zu einem geringeren Energieverbrauch. Ein reduzierter Energiebedarf bedeutet unmittelbar weniger CO₂-Emissionen aus der Stromerzeugung.

Nachhaltigkeit über den Lebenszyklus

Da modulare Einheiten verlagert, aufgerüstet oder einer neuen Nutzung zugeführt werden können, verlängert sich ihre Nutzungsdauer, wodurch weniger neue Geräte hergestellt werden müssen. Vor Ort errichtete Systeme werden dagegen bei einer Änderung der Einrichtung üblicherweise außer Betrieb genommen und verschrottet, was zusätzliche Abfälle und zusätzlichen gebundenen Kohlenstoff verursacht.

Vergleichende Auswirkungen

• Vor Ort errichtete Systeme: Mehr Bauabfälle, längerer Zeitraum mit Emissionen am Standort und potenziell weniger optimierter langfristiger Energieeinsatz.

• Modulare Komplettsysteme: Weniger gebundener Kohlenstoff während der Bauphase, kürzerer Zeitraum mit Emissionen am Standort und höhere betriebliche Energieeffizienz.

Diese Umweltdimension ergänzt den TCO-Vorteil, da Nachhaltigkeitsziele und Verpflichtungen zur Kohlenstoffreduzierung für Unternehmensstrategien zunehmend von zentraler Bedeutung sind.

Eignung und optimale Anwendungsfälle

Modulare Kälteanlagen bieten erhebliche Vorteile, sind jedoch keine universell geeignete Lösung. Sie eignen sich am besten für Neubauprojekte, bei denen eine von Anfang an eingeplante modulare Integration die Einsparungen und die Effizienz maximiert. Darüber hinaus sind sie:

• Ideal, wenn Zeitersparnis entscheidend ist, etwa bei Projekten mit dringenden betrieblichen Fristen.

• Gut geeignet für Erweiterungen oder stufenweises Wachstum, bei denen die Kapazität schrittweise hinzugefügt werden muss.

• Effektiv in Umgebungen mit eingeschränkter Verfügbarkeit von Arbeitskräften, in denen ein Mangel an qualifizierten Fachkräften, restriktive Arbeitsverträge oder hohe nationale beziehungsweise internationale Arbeitskosten Risiken darstellen.

Durch den strategischen Einsatz modularer Ansätze in diesen Kontexten können Unternehmen den maximalen Nutzen erschließen.

Fazit

Bei der Bewertung der Gesamtbetriebskosten bieten modulare Kälteanlagen klare Vorteile für Distributionszentren der Life-Sciences-Branche. Die Vorteile gehen über Einsparungen bei den Investitionskosten hinaus und umfassen:

• Schnellere Genehmigungs- und Freigabeverfahren

• Gleichbleibende, höhere Ausführungsqualität

• Schnellere Ausführung und Inbetriebnahme am Standort

• Einfachere Wartung bei minimierten Stillstandszeiten

• Skalierbare, energieeffiziente Leistung

Durch die Auswahl der richtigen modularen Konfiguration, ob als Komplettsystem, auf Grundrahmen montiert, raumbasiert oder hybrid, können Unternehmen die betriebliche Zuverlässigkeit optimieren, Risiken reduzieren und langfristig eine bessere finanzielle Leistung erzielen, während sie zugleich die strengen Anforderungen der Life-Sciences-Branche erfüllen.



Endnoten

1.       McKinsey & Company (2019). Modular construction: From projects to products. McKinsey Global Institute.

2.       Dodge Data & Analytics (2020). Prefabrication and Modular Construction 2020 SmartMarket Report.

3.       U.S. Department of Energy (2024). Industrialized Construction: The Case for Modular.

4.       Dodge Data & Analytics (2020). Prefabrication and Modular Construction SmartMarket Report (Survey Results).

5.       Vargas, M.Q., et al. (2025). Integrating Off-Site Modular Construction and BIM for Sustainability Outcomes. Sustainability, 17(17), 7791.

6.       Naguib, R. (2011). The Economics of Modular Infrastructure. Mission Critical Magazine



Autor

Ramez Naguib, P.E.,
Präsident von Clima-Tech LLC in Los Angeles, Kalifornien.
